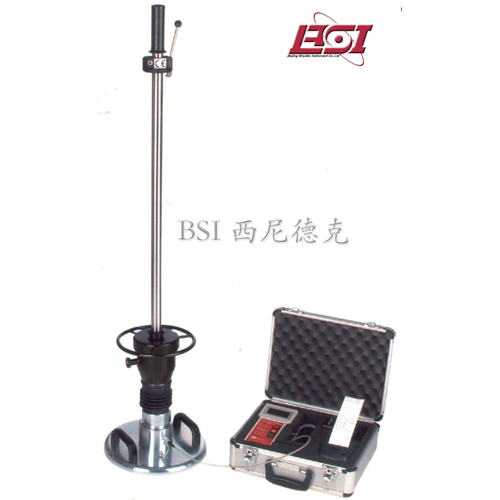

BSI动态变形模量测试仪Evd

时间:2009-09-04 14:57 点击:






编号:BS-1004
规范:TB10102-2004;
产地:中国
型号:BSI5000BIU





概述 :

BSI-5000BIU型动态变形模量测试仪(手持落锤弯沉仪)用于测定路基在动荷载作用下的弯沉值(Evd),从而评估路基的承载力和变形量。适用于受动荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测,特别适用于场地狭窄地段检测,如路桥(涵)过渡段及路肩的检测,既有线路基等。它能快速测出动态变形模量Evd值。



适用标准:TB10102-2010《铁路工程土工试验规程》



性能特点:

1、蓝牙无线传输测试数据,无需电缆即可进行测试,可适用于狭小空间;

2APP应用软件,可通过蓝牙传输给安卓系统智能手机查看数据;

3、内置语音导航系统协助测试与操作;

4、带有操作状态指示灯;

5、带有人类工程学设计的抓取手柄的加载装置;

6、承载板附有防倾倒装置;

7、加载装置附有六角形手柄;

8、带有固定拧紧的安全手柄内置水平仪;

9、内置GPS全球卫星定位系统,可连接电子地图,用于测试点的定位;

10USB移动硬盘可以存储数据并传送到电脑

11、具有背光效果的图像显示屏,在各种测试环境下有较好的可视度,可显示测试的沉陷曲线,S/ V值与EVD值;

12USB连接线可连接电脑读取数据(USB接口)

13、可转换成15公斤加载装置。



技术参数:

1、最大冲击力:7.07kN±1%

2、冲击时间:17ms±1.5ms

3、沉陷测试范围:15-70MN/

4、重锤质量:10kg

5、导向杆:质量5kg、长度1140mm

6、加载装置总长度:1230mm

7、声功率级:95dB

8、升压水平:84dB

9、承载板及阻尼装置和抓取手柄重量:15kg

10、承载板直径:300mm

11、厚  度:20mm

13、传感器:带有蓝牙无线传输装置及炫彩了LED指示灯;

14、内置可充电铅蓄电池;

15GPS接收器精度:误差≤20m

16、充电器:100-240VAC或车载12VDC

17、内部存储器存储数据:不低于2000组;可扩展存储;

18、内置打印机,可现场打印;

19、内置USB接口:USB2.0

20、蓝牙传输/接收器:2402-2480MHz

21、防护等级:IP53

22、工作温度:0-40℃;

23、工作海拔极限:3000m

24、工作相对湿度:<80%

25、操作软件要求:



    分析软件中文界面,适用于Windows 2000, XP, Vista, Windows 7, Windows 8操作系统下安装使用;在电脑支持下可在卫星图上显示测试地点、其动态变形模量Evd值及测量的日期和时间等值并可用标准A4纸打印输出,方便测试报告编写。
