一、SW-LW-101
产品简介:

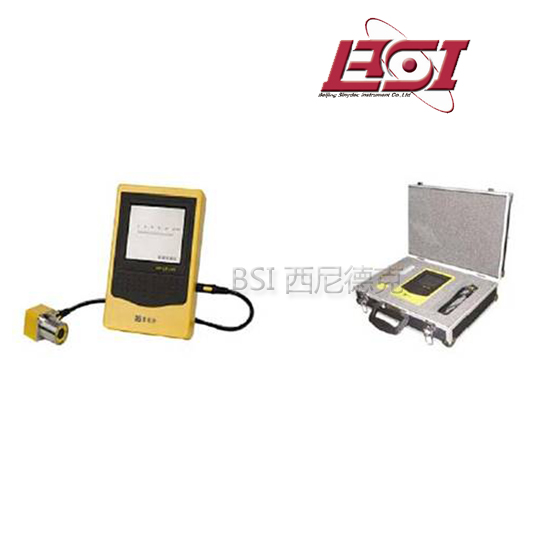

表面裂缝宽度观测仪由带刻度线的LCD液晶显示屏、显微测量头、VPS连接电缆和校验刻度板组成。显示屏与测量头之间通过连接电缆相连，构成放大显示系统。校验板用于校验仪器。
测量头分两种规格：1mm、2mm。
|
标准配件
|
主机、2mm测量头(也可自选一种规格)、VPS电缆线、刻度板
|
|
需购买配件
|
1mm测量头
|
技术参数：
|
测量头规格
|
1mm
|
2mm
|
|
测量范围(mm)
|
0.02-1.00
|
0.04-2.00
|
|
每格刻度线宽度(mm)
|
0.02
|
0.04
|
|
估读精度(mm)
|
0.01
|
0.02
|
|
相对误差
|
±1％
|
|
使用电压：12 V（8节AA1.5V干电池）
尺寸：显示屏180×122×36毫米，测量头36×34×58毫米
重量：显示屏600克，测量头120克
使用方法
将测量头的两尖脚紧靠被测裂缝，即可在LCD液晶显示屏上看到被放大的裂缝。微调测量头的位置使裂缝尽量与刻度基线垂直，根据裂缝所占刻度线的多少判读出裂缝的宽度。
产品特点
由于采用了电子视频技术，在观测裂缝时：
1、 便用方便，显示清晰；
2、 不受裂缝位置及周围光线的限制；
3、 显示屏上所显示的裂缝宽度，多人可同时读数。
二、SW-LW-201
产品简介
SW-LW-201型表面裂缝宽度测量仪主要由带刻度线的主机显示屏、显微测量头和视频电缆组成。测量时从主机屏上直接读取裂缝宽度数据，也可以将裂缝图像拍摄并存储于主机的内存中。需要时利用USB数据线将主机与个人计算机相连接，即可把裂缝图像传送并转存于计算机的硬盘中。利用裂缝数据分析处理软件可以获得更加精确的测量数据。
显微测量头分三种规格：1mm、2mm、3mm。
|
标准配件
|
主机、锂电池、2mm测量头（也可自选一种规格）、软件光碟、USB电缆、视频电缆、主机充电器、视频电缆充电器、刻度板
|
|
需购买配件
|
1mm、3mm测量头
|
软件升级后免费提供给用户
技术参数
主机内存：125兆（可以存放上千张裂缝图像）
|
测量头规格
|
1mm
|
2mm
|
3mm
|
|
测量范围(mm)
|
0.01-1.00
|
0.02-2.00
|
0.03-3.00
|
|
最小刻度(mm)
|
0.01
|
0.02
|
0.03
|
|
估读精度(mm)
|
0.005
|
0.01
|
0.015
|
|
软件测量
相对精度
|
优于5‰
|
||
使用电压：主机－3.7V锂电池；测量头－12V锂电池
尺寸：主机 98×80×18
测量头 36×34×58
重量：主机150克，测量头120克
使用方法
将测量头的两尖脚紧靠被测裂缝，即可在LCD液晶显示屏上看到被放大的裂缝。微调测量头的位置使裂缝尽量与刻度基线垂直，根据裂缝所占刻度线的多少判读出裂缝的宽度。
按下拍照键，保存显示屏上的裂缝。
产品特点
由于采用了数字视频技术，在观测裂缝时：
1、 使用方便，显示清晰；
2、 不受裂缝位置及周围光线的限制；
3、 显示屏上所显示的裂缝宽度，多人可同时读数。
4、可以将显示屏上显示的裂缝图像拍摄并存储于主机的内存中。利用裂缝数据分析处理软件可以获得更加精确的测量数据。测量范围从1mm到3mm。
