多功能探头:仅用一个探头就能确定钢筋的位置,测出保护层厚度和钢筋直径
显示:以图形方式显示检测结果
PROFOMETER 5能快速简便地确定钢筋的位置,检测混凝土保护层厚度和钢筋直径,具有非常高的精度.
PROFOMETER 5钢筋保护层测试仪是一种轻巧、坚固的仪器,采用电磁脉冲法非破损地检测,对外部干扰不敏感。
PROFOMETER 5有两种型号:S型和Scanlog型
S型:S型为基本型号,具有以下功能:
- 确定钢筋的位置;
- 检测混凝土保护层的厚度;
- 存储单个检测数据,并统计计算评价;
检测钢筋的直径;
有多种方法来帮助定位:
1: 当前值:从钢筋上表面到混凝土表面的距离;
2: 流动信号条:信号条的移动可指示探头是否靠近钢筋;
3: 声音:探头经过钢筋轴向后,会立即发出声音;
4: 声音变化:探头离钢筋越近,声音越大;
5:信号值:从探头到钢筋的距离。

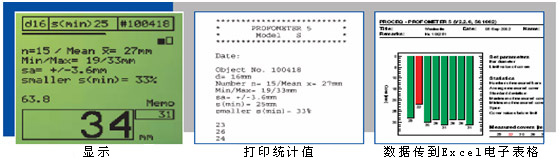

Measuring with Statistic功能:
测得的最小保护层厚度存在Memo中。
按下按钮就可得出前几次存储值的统计值。
RS 232 接口:
—通过外接打印机直接打印;
—数据可传到PC机做进一步分析。
检测密集、平行钢筋的直径。
准确确定钢筋的轴向位置,并在混凝土表面标记出来。
量出钢筋间距,并输入仪器中。
然后仪器会自动计算出钢筋直径,并显示出来。
快速检测保护层不足的地方。
拆除模板后的检查。
质量保证。
为修补提供评价基础。

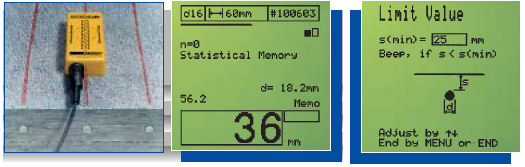

利用预先设定限制值,快速移动探头就可检测出保护层不足的地方。
而不需观察显示值。如果保护层不足,会发出声音警告。
SCANLOG型:除具备S型的所有优点外,还有附加功能:
1: CyberScan软件能以图像显示内部钢筋的分布;

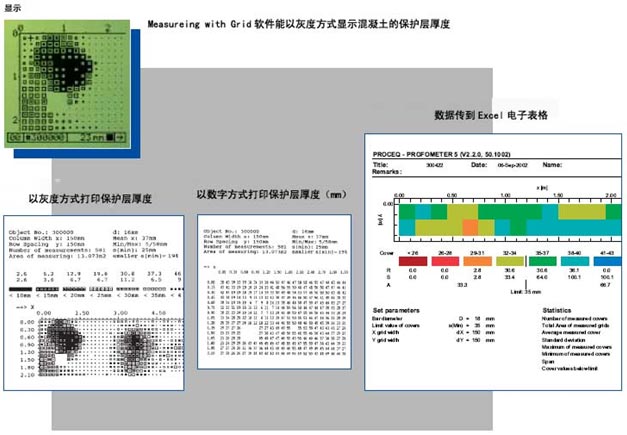

2: Measureing with Grid软件能以灰度方式显示混凝土的保护层厚度;
3: 内置距离传感器的探头携带装置。

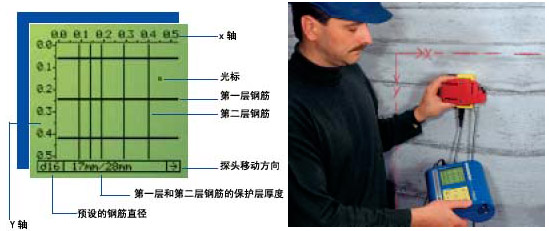

CyberScan软件使内部钢筋清晰可见
有3种标尺可选:0.5×0.5m, 1.0×1.0m,2.0×2.0m。

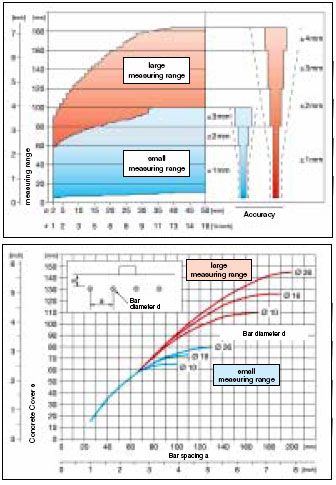

单根钢筋的保护层厚度的检测范围和精度
- 钢筋直径(mm);
- 钢筋直径(英寸);
- BS 1881:204规范的精度要求;
- 为±2mm或5%;
- 而PROFOMETER 5的检测精度是BS;
- 精度要求的1.5倍以上。
可比拟的分辨率
本图显示直径为d的钢筋仍能作为混凝土保护层厚度S的函数而单独分辨的最小钢筋间距a 。
例:钢筋直径 d=16mm;
混凝土层厚度 s=55mm;
最小钢筋间距 a=17mm。

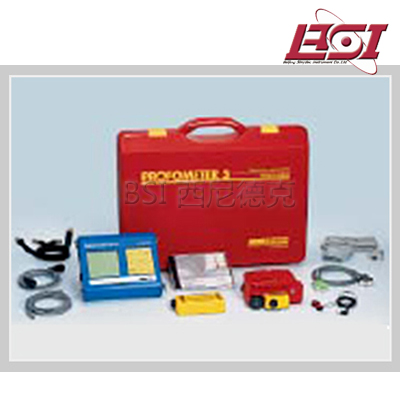

S型基本配置:
显示器
- 显示器带永久性内存,可存储10万个测试值,可分成63组。
- 128×128的LCD液晶显示,带RS232接口。
- 打印统计值和传输到PC机的软件。
- 工作时间为45小时,工作温度为-10~60℃的电池。

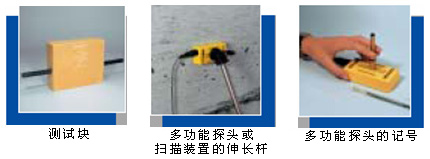

多功能探头
该探头能自动补偿磁性骨料或特种水泥产生的影响
- 1.5m长探头连线;
- 背带;
- 耳机;
- 数据传输用的3.5寸盘;
- 携带箱463×365×107mm,共重2.4kg;
S型可升级为Scanlog型。
Scanlog型基本配置:
除S型的所有配置外,还包括:
- 内置距离传感器的探头携带装置,连线长1.55m;
- 数据传输电缆1.5m;
- 转换接口串口/并口,2.0m长。
附件(两种型号均适用)
