商品编号： BS1021
商品名称： 全自动三轴试验系统
规范：ASTM D1883,D2850,D2166,D4767;AASHTO T193,T296,T297,T208,T245;BS- 1377,BS- 589 Part 107;
产地：美国
全自动三轴试验系统提供了完整的土壤三轴解决方案，几乎可以满足客户的所有要求。
从数字加载架、三轴室到压力控制单元、数据采集单元、报告软件，我公司提供了全套系统方案，并且按照客户的要求不断进行更新。
按照公司产品配件，可以快速进行UU、CU和CD试验选件，方便客户选择。详细配件介绍及配置清单请参考后面详述。

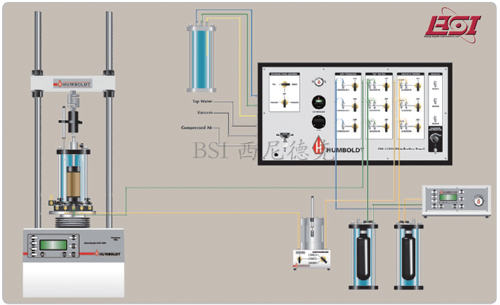

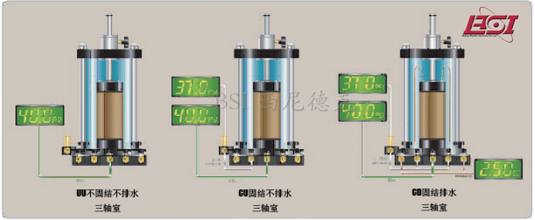

下图为三轴室和三轴系统示意图：

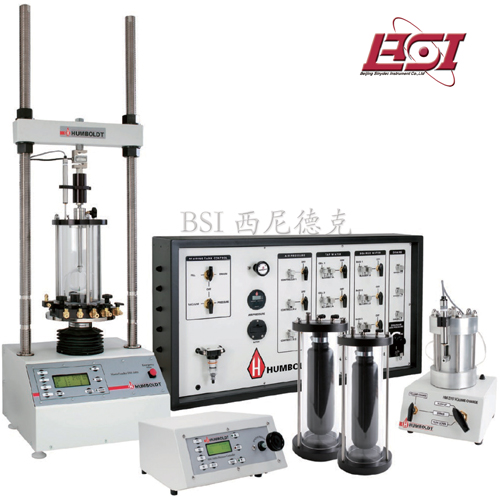

Humboldt公司的全自动三轴试验系统是实验室土壤检测UU,CU和CD三轴和无限压缩的先进系统。此套系统配备一个基于微处理器设计的步进马达驱动HM-3000.3F加载结构，带有一个内置的4通道数据采集仪，获取应力、应变、空隙水压力和体积变化测量。HM-4152A分配控制面板能容纳所有的必要的连接和阀门，来装满和排空至少3个三轴单元，配有自动反压阀门的HM-2450A.3F压力控制器提供自动增压饱和，供计算检验。HM-2315体积变化测量仪器在三轴试验和Humboldt材料检测软件HMTS检测、控制、报告检测数据的不同阶段测量体积。
整套系统需提供一个良好干净的压缩空气、真空泵和一台电脑，
整套系统需提供一个良好干净的压缩空气、真空泵和一台电脑，
典型全自动三轴系统配置：（3个三轴室）
|
编号 |
Qty |
名称 |
编号 |
Qty |
名称 |
|
BS1021.01 |
1 |
数显加载架 |
BS1021.16 |
1 |
球座适配转换器 |
|
BS1021.03 |
1 |
UU三轴报告软件 |
BS1021.17 |
1 |
薄膜，12/pk |
|
BS1021.04 |
1 |
CU三轴报告软件 |
BS1021.18 |
1 |
薄膜架 |
|
BS1021.05 |
1 |
分流控制器 |
BS1021.19 |
1 |
O型环，12/pk |
|
BS1021.06 |
6 |
囊式气水压力罐 |
BS1021.20 |
6 |
透水石 |
|
BS1021.07 |
3 |
三轴室 |
BS1021.21 |
1 |
除气罐，6L，110V |
|
BS1021.08 |
3 |
底盘、顶盖 |
BS1021.22 |
1 |
劈裂盒 |
|
BS1021.09 |
1 |
S型荷载传感器，2,000lbf（50kN） |
BS1021.23 |
1 |
滤纸，100/pk |
|
BS1021.10 |
1 |
应变传感器2"（50mm） |
BS1021.24 |
1 |
过滤装置，5*150mm，100/pk |
|
BS1021.11 |
3 |
孔压力传感器，200PSI |
BS1021.25 |
1 |
空压油 |
|
BS1021.12 |
3 |
自动体积变化测定仪 |
BS1021.26 |
6 |
丙烯酸盘 |
|
BS1021.13 |
3 |
应变传感器，1"（25mm） |
BS1021.27 |
1 |
4通道微型数显记录仪 |
|
BS1021.14 |
3 |
应变传感器支架 |
BS1021.28 |
3 |
压力控制器 |
|
BS1021.15 |
1 |
位移传感器支架 |
|
|
|
